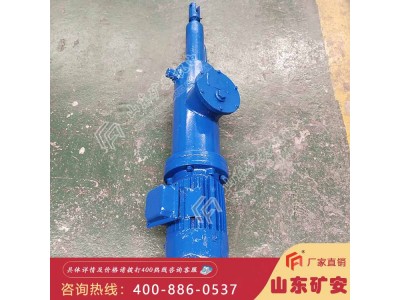

DYTZ型整体直式电液推杆操作简单连续工作

DYTZ型整体直式电液推杆介绍

DYTZ型整体直式电液推杆适用于需要复推、拉直线(或往复旋专相应角度)运动也可用于需上升，下降或夹紧工作物的场所，并可进行远距离高空及危险地区的集中或程序控制。已经广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等部门，是通用的动力源。Kuangan002

DYTZ型整体直式电液推杆优点

1、工作原理电液推杆以电动机为动力源，通过双向齿轮泵输出压力油，经油路集成块的控制，至油缸，实现活塞杆的往复运动。

2、过载自动保护功能电液推杆工作时，当活塞杆所受外力超过调定的输出力或活塞到终点电机仍在转动，路中的油压增高调定的限额，溢流阀迅速而准确的溢流，实现过载保护，电机虽在转动，但不会烧毁。

3、自锁功能 电液推杆的油路集成块中，设计了压力自锁机构，电机停止，活塞杆能自锁在相应位置上，处于保压状态。

DYTZ型整体直式电液推杆组成

1、机座 2、联轴器 3、泵机座 4、泵 5、油箱 6、集成块 7、检修口 8、空气滤器 9、油缸底座 10、节流阀 11、锁紧圆螺母 12、活寒 13 活寒环 14、油缸体 15、导向套 16、缸头螺母 17、防尘套 18、拼紧螺母 19、连接叉头。

DYTZ型整体直式电液推杆工作原理

油缸以泵站内的电动机为动力源，通过电动机正（反）向旋专，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

DYTZ型整体直式电液推杆结构性能

直式电液推杆是一种机电液仪一体化的新型执行机构,它以液压缸为主体,电动机、油箱、油泵、滤油器、液压控制阀组合的总成。电动机、油泵、液压控制阀和液压缸可装在同一轴线上,也可按需要装置在不同轴上,中间有油箱和安装支座,只需接通电动机的控制电源,即可使活塞杆位移往复运动。活塞杆的伸缩由电动机的正反向旋专控制。
